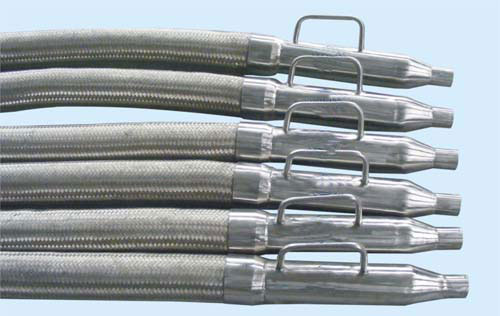

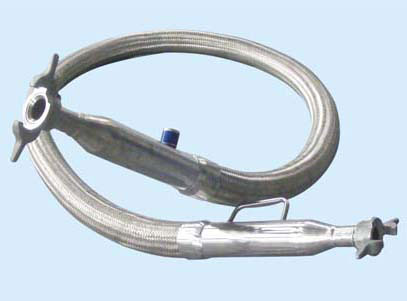

管道規格
(mm) |
公稱通徑
|
DN10
|
DN15
|
DN20
|
DN25
|
DN32
|
DN40
|
DN50
|
DN65
|
DN80
|
DN100
|
內 管
|
ф10
|
ф15
|
ф20
|
ф25
|
ф32
|
ф40
|
ф50
|
ф65
|
ф80
|
ф100
|
|
外 管
|
ф34
|
ф15
|
ф52
|
ф64
|
ф84
|
ф84
|
ф104
|
ф125
|
ф150
|
ф185
|
|
工作壓力
|
根據用戶需要設計 ≤3.2MPa
|
||||||||||
設計溫度
|
-270℃
|
||||||||||
工作介質
|
LO2、LN2、LAr、LH2、LHe
|
||||||||||
內、外筒材質
|
SUS304
|
||||||||||
結構形式
|
高真空多層絕熱
|
||||||||||
夾層壓力
|
<0.004Pa
|
||||||||||
管道真空漏率
|
<2×10-10PaL/S
|
||||||||||
使用環境溫度
|
-30℃~50℃
|
||||||||||
內管強度試驗
|
根據工作壓力進行
|
||||||||||
氣密性試驗
|
根據工作壓力進行
|
||||||||||
設計依據
|
1.根據有關標準和Q/XLT001-2008標準 2.按用戶提供的低溫液體輸送管道系統布置圖要求進行 |
